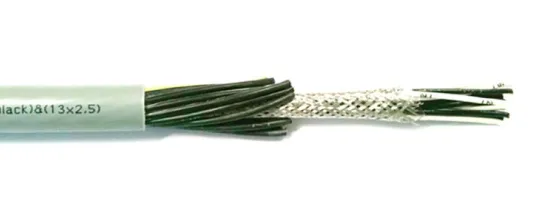

Kombinovaný kabel Fe/CuNi

Stíněný olejivzdorný kabel kombinující vyrovnávací vedení pro termočlánky (Fe/CuNi, typ J) a řídicí vedení v jednom plášti. Určen pro propojení horkého kanálu s regulátorem teploty.

Díky kombinaci obou typů vedení v jednom kabelu zjednodušuje instalaci, snižuje počet kabelových průchodů a šetří místo v rozvodné skříni.

  • Vyrovnávací část: Fe/CuNi (typ J dle IEC 584)
  • Řídicí část: jemně laněná holá měď
  • Stínění: pocínovaná měděná oplétka
  • Olejivzdorný PVC plášť, šedý RAL 7001
  • Jmenovité napětí U₀/U 300/500 V
  • Provozní teplota −40 °C až +80 °C (pevná instalace)
  • Bez minimálního odběru
Kombinované kabely

Technické parametry

Kategorie Specifikace Hodnota
Vyrovnávací část Typ termočlánku Fe/CuNi — typ J dle IEC 584
Izolace žil PVC T12 dle DIN VDE 0281 část 1
Barevné označení (+) Černá (Fe), (−) Bílá číslovaná (CuNi)
Řídicí část Vodič Jemně laněná holá měď
Izolace žil PVC T12
Barevné označení Černé číslované žily + 1× zeleno-žlutá (G)
Stínění Provedení Pocínovaná měděná oplétka
Plášť Materiál / barva PVC TM2, šedý RAL 7001
Elektrické hodnoty Jmenovité napětí U₀/U 300/500 V
Zkušební napětí 3 000 V dle DIN VDE 0472 část 508
Teplotní rozsah Občasný pohyb −15 °C až +70 °C
Energetický řetěz −5 °C až +70 °C
Pevná instalace −40 °C až +80 °C

Přehled variant

Číslo položky Zóny Popis Stínění Plášť Vnější ⌀ (mm)
TCP 2Z2Vyrovn. 4×0,50 / Řídicí 5G×1,50Cu oplétkaPVC15
TCP 4Z4Vyrovn. 8×0,50 / Řídicí 9G×1,50Cu oplétkaPVC17
TCP 6Z/1.56Vyrovn. 12×0,50 / Řídicí 13G×1,50Cu oplétkaPVC19
TCP 6Z/2.56Vyrovn. 12×0,75 / Řídicí 13G×2,50Cu oplétkaPVC20,5
