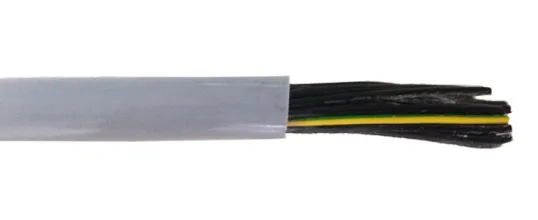

Řídicí kabely

Olejivzdorné kabely pro propojení horkého kanálu s regulátorem. Bez minimálního odběru.

Zpět na Kabely

Kabely pro topení horkých kanálů

Olejivzdorné řídicí kabely určené pro pevnou instalaci i občasné flexibilní použití v suchém nebo vlhkém prostředí. Ideální pro propojení horkého kanálu s řídicím přístrojem.

Šedý PVC plášť (RAL 7001), jemně laněný holý měděný vodič třídy 5. Odolnost vůči plameni dle IEC 60332-1-2, odolnost vůči oleji dle DIN EN 50290-2-22 (TM54).

  • Olejivzdorné provedení (DIN EN 50290-2-22)
  • Odolnost proti plameni (IEC 60332-1-2)
  • Jemně laněný holý měděný vodič, třída 5
  • Plášť PVC šedý RAL 7001
  • Jmenovité napětí U₀/U 300/500 V
  • Provozní teplota −40 °C až +80 °C (pevná instalace)
  • Bez minimálního odběru
Kabely pro topení

Technické parametry

Kategorie Specifikace Hodnota
Vodič Provedení Jemně laněná holá měď, třída 5 dle DIN EN 60228
Označení žil Černá s bílým číslem dle VDE 0293-1 (G = ochranný vodič zeleno-žlutý)
Izolace Materiál PVC
Plášť Materiál / barva PVC, šedý RAL 7001
Elektrické hodnoty Jmenovité napětí U₀/U 300/500 V
Zkušební napětí 4 000 V
Izolační odpor >20 GΩ×cm
Teplotní rozsah Občasný pohyb −15 °C až +70 °C
Energetický řetěz −5 °C až +70 °C
Pevná instalace −40 °C až +80 °C
Odolnost Plamen IEC 60332-1-2
Olej DIN EN 50290-2-22 (TM54)

Přehled variant

Číslo položky Zóny Označení Plášť Vnější ⌀ (mm)
2Z9305S25 G 1,5 mm²PVC6,7
2Z9405S25 G 2,5 mm²PVC8,1
3Z9307S37 G 1,5 mm²PVC8,9
3Z9407S37 G 2,5 mm²PVC11,1
4Z9309S49 G 1,5 mm²PVC11,4
4Z9310S410 G 1,5 mm²PVC11,6
6Z9314S614 G 1,5 mm²PVC12,7
6Z9414S614 G 2,5 mm²PVC15,8
8Z9318S818 G 1,5 mm²PVC14,4
8Z9418S818 G 1,5 mm²PVC17,8
12Z9325S1225 G 1,5 mm²PVC16,9
12Z9425S1225 G 2,5 mm²PVC20,8
16Z9134S1634 G 0,75 mm²PVC15,9
16Z9334S1634 G 1,5 mm²PVC19,4
16Z9434S1634 G 2,5 mm²PVC24,4
24Z9150S2450 G 0,75 mm²PVC19,9
24Z9350S2450 G 1,5 mm²PVC23,5
24Z9450S2450 G 2,5 mm²PVC29,4
32Z9065S3265 G 0,75 mm²PVC19,6
32Z9165S3265 G 1,5 mm²PVC21,8
36Z9080S3680 G 0,5 mm²PVC21,1
36Z9180S3680 G 0,75 mm²PVC23,6
