Vyrovnávací kabely pro termočlánky

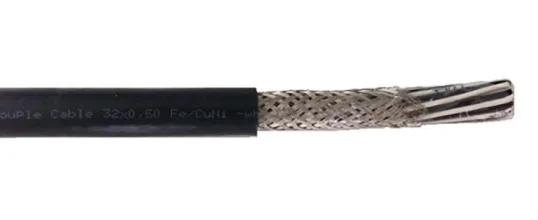

Stíněné olejivzdorné vyrovnávací kabely určené pro propojení termočlánkových snímačů s měřicími a řídicími přístroji. Speciálně vhodné pro horkokanálovou techniku.

Typ termočlánku Fe-CuNi (typ J dle IEC 584), pocínovaná měděná oplétka pro potlačení rušení. Dodáváme varianty od 1 do 32 zón.

  • Typ J — Fe-CuNi dle IEC 584
  • Stínění: pocínovaná měděná oplétka
  • Izolace žil PVC T12
  • Olejivzdorný plášť PVC
  • Varianty 1–32 zón
  • Provozní teplota −40 °C až +80 °C (pevná instalace)
  • Bez minimálního odběru
Termočlánkové kabely

Technické parametry

Kategorie Specifikace Hodnota
Termočlánek Typ Fe-CuNi (železo-konstantan)
Označení Typ J dle IEC 584
Barevné označení (+) Černá (Fe), (−) Bílá číslovaná (CuNi)
Izolace žil Materiál PVC T12 dle DIN VDE 0281 část 1
Stínění Provedení Pocínovaná měděná oplétka
Teplotní rozsah Občasný pohyb −15 °C až +70 °C
Energetický řetěz −5 °C až +70 °C
Pevná instalace −40 °C až +80 °C

Přehled variant

Označení Zóny Konfigurace Stínění Plášť Vnější ⌀ (mm)
TC 1Z 2×0,22V12×0,22 mm²—Kroucená dvojlinka—
TC 1Z 2×0,5A12×0,50 mm²Cu oplétkaPVC6
TC 6Z 12×0,5A612×0,50 mm²Cu oplétkaPVC13
TC 8Z 16×0,5A816×0,50 mm²Cu oplétkaPVC15
TC 12Z 24×0,5A1224×0,50 mm²Cu oplétkaPVC18
TC 16Z 32×0,5A1632×0,50 mm²Cu oplétkaPVC20
TC 24Z 48×0,5A2448×0,50 mm²Cu oplétkaPVC23
TC 32Z 64×0,5A3264×0,50 mm²Cu oplétkaPVC25
